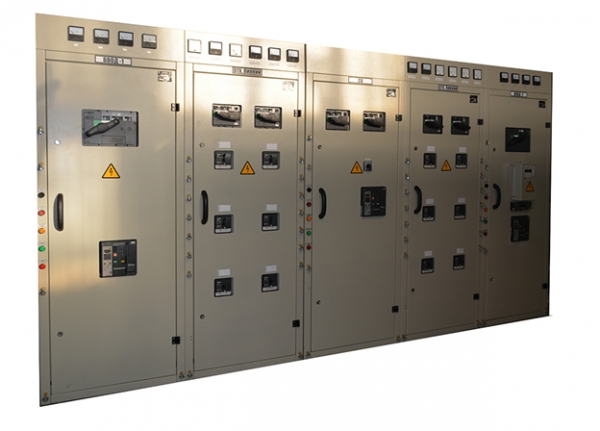

ЩО-70 — панели распределительных щитов

Панели распределительных щитов ЩО 70 предназначены для комплектования щитов, приема и распределения электричества и защиты от перегрузок и токов короткого замыкания в сетях. Напряжение 380/220В переменного тока и частотой 50 Гц. Панели ЩО-70 используются для установки в электропомещениях.

Панели изготавливаются со сборными шинами, имеющими электродинамическую устойчивость 30 кА и 50 кА.

Условия эксплуатации:

наибольшая высота над уровнем моря – не более 1000 м;
рабочий диапазон температуры окружающей среды: от - 5 до + 40 ºС;
тип атмосферы – II по ГОСТ 15150-69.

Имеет электродинамическую стойкость:

30 кА для ЩО-70, предназначенных для комплектования распределительных устройств мощностью до 630 кВА;
50 кА для ЩО-70, предназначенных для комплектования распределительных устройств мощностью свыше 630 кВА.

ЩО-70 бывают следующих типов:

линейные панели;
вводные панели;
секционные панели;
вводно-линейные панели;
вводно-секционные панели;
панель с аппаратурой АВР;
панели диспетчерского управления уличным освещением;
торцевая панель;
щиток учета.

Для обеспечения непрерывности панели комплектуются блоками автоматического ввода резерва, позволяющими производить управление выключателями (ввода и секционным) как в ручном, так и в автоматическом режиме. Алгоритм работы имеет следующие варианты:

два ввода без секционного выключателя;
два ввода с резервным источником питания без секционного выключателя;
два ввода с секционным выключателем;
два ввода с резервным источником питания с секционным выключателем.
