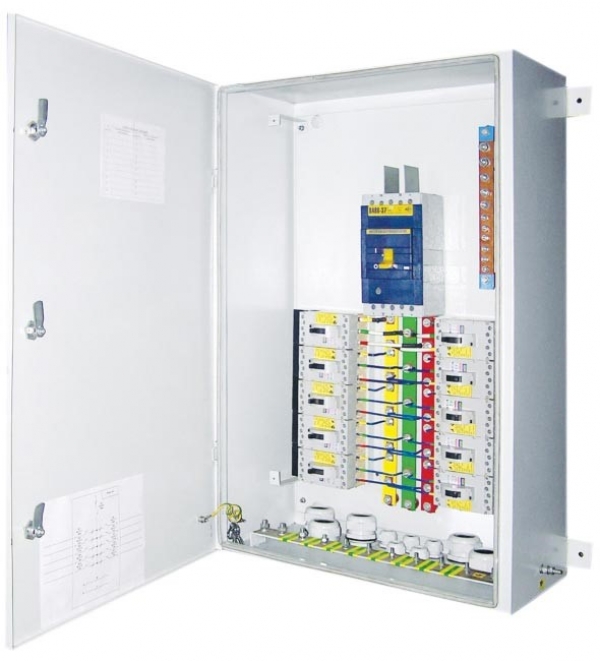

ПР85, ПР88 — пункты распределительные

Пункты распределительные ПР85 предназначены для ввода и распределения электрической энергии, защиты электрических установок при перегрузках и коротких замыканиях, для нечастых (до 6 в час) оперативных коммутаций электрических цепей и пусков асинхронных двигателей.

Назначение

Пункты распределительные ПР88 предназначены для ввода, учета и распределения электрической энергии. ПР85 и ПР88 устанавливаются в трехфазных сетях напряжением 380/220 В переменного тока частотой 50 Гц с глухозаземленной нейтралью. Пункты распределительные ПР85 и ПР88 соответствуют требованиям .

ПР85 и ПР88 изготавливаются:

с трехполюсными и однополюсными автоматическими выключателями;
с трехфазными и однофазными счетчиками;
с устройствами защитного отключения (УЗО).

Условия эксплуатации:

окружающая среда - атмосфера типа II по ГОСТ 15150-69, при этом должна быть взрыво-безопасной, пожаробезопасной, не содержащей токопроводящей пыли, агрессивных газов и паров в концентрациях, снижающих параметры изделия.

Шкафы напольного и навесного исполнения изготавливаются с расположением вводного выключателя:

в верхней части шкафа - при вводе проводок сверху и снизу;
в нижней части - по требованию заказчика.

Управление вводными выключателями производится ручным механическим приводом, рукоятка которого устанавливается на двери шкафа. Конструкция шкафов обеспечивает ввод и вывод проводников как сверху, так и снизу в любой комбинации через съемные крышки. На крышках шкафов степени защиты IP54 устанавливаются сальники, количество и диаметры которых указывает заказчик.

Допускается:

ввод и вывод кабелей с резиновой или пластмассовой изоляцией, а для шкафов с номинальным током 550 А также с бумажной изоляцией;
ввод и вывод проводов в трубах.

Примечания

1. Суммарная нагрузка фидерных выключателей, не должна превышать номинальный ток шкафа.
2. Вводной выключатель может устанавливаться с независимым расцепителем, для которого указывается род тока, частота, напряжение, тип автоматических выключателей ВА88, ВА57.
3. Количество автоматических выключателей распределения может быть уменьшено; при использовании модульной аппаратуры типа ВА47, ВА61 должны учитываться габариты с учетом подходящих кабелей.
4. При выборе габарита шкафа необходимо учитывать сечение подходящих и отходящих кабелей, тип устанавливаемых автоматических выключателей.
